成都江阴申威化轻机械有限公司

品牌：	申威	原理：	超微粉碎机
粉碎程度：	超细	适用物料：	通用
外形尺寸：	4.2x1.2x2.7（m）	主轴转速：	6000（r/min）
电机功率：	13.5（kw）	物料含水量：	15%
最大物料硬度：	中等软硬度物料	型号：	WFJ
规格：	15	商标：	申威
包装：	简装	产地：	江阴
噪音：	50分贝	材质：	不锈钢
定制：	可定制	应用领域：	食品制药化工
产量：	1000

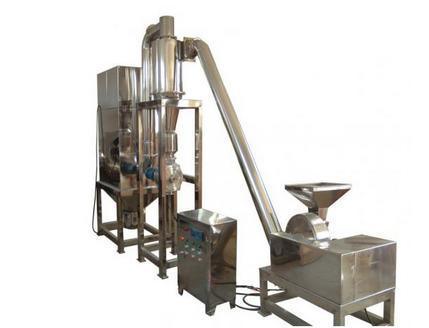

1．茶叶粉碎机主要配置：
电机，旋转刀，定刀，机箱，破碎机的出口直接接入TS154送料机

2．绿茶粉碎机送料机：
设备功能：将≤1cm原料送入粉碎机。给料速度有PLC控制，根据粉碎机的电流大小。自动调节。
主要配置：容量约1.5m3 料箱，电机，螺杆进料机，强磁除铁装置，变频器。

3．超微粉碎机
设备功能： 利用粉碎刀具的冲击，剪切，研磨等力，将原料颗粒粉碎至目的微粉粉体。
主要配置： 粉碎电机，轴承座，底座，固定和可移动外壳，一组摆锤，一组摆刀，一组固定刀，直齿圈，锥齿圈，扇叶，支架，护罩等。

4．分级机
设备功能： 通过特殊的分级轮在线无极调整粉体粒度（调整范围：目），控制粉体粒度。合格粉体通过引风进入收集装置，不合格返回粉碎机。气锤振荡器可以防止粉体粘壁。
主要配置：分级电机，机头，机头打开系统，分级轮，壳体，星形下料机（9升）气锤振荡器。

5．旋风式收集器
设备功能：通过旋风分离的原理收集合同的粉体。收集率85-90%
主要配置：旋风分离器，星型下料机（5升），气锤震荡器。

6．隔离式收集器
设备功能： 利用布袋隔离的原理，收集合格的残余粉体，并实行气固分离。粉尘排量≤500mg/Nm3.
主要配置：脉冲反吹系统，一套布袋，蝶阀，一个封闭料桶，气锤震荡器。

7．引风机
设备功能：为分级系统提供向心力，使系统产生负压，杜绝粉体外泄。
主要配置：引风机，风门，消声器。

8，控制系统
设备功能：详见控制系统描述
主要配置：电控柜 。

9．进风系统
设备功能：为系统提供净化空气。
主要配置：初效，中效，亚高效过滤器，箱体，管道。根据URS要求，该项目采用WF系列多功能封闭微粉粉碎分级系统。
